TM Geo-Tec

Geprüftes dreilagiges Schutz- und Drainagesystem für
Grundmauern gemäß DIN 18195 und DIN 4095

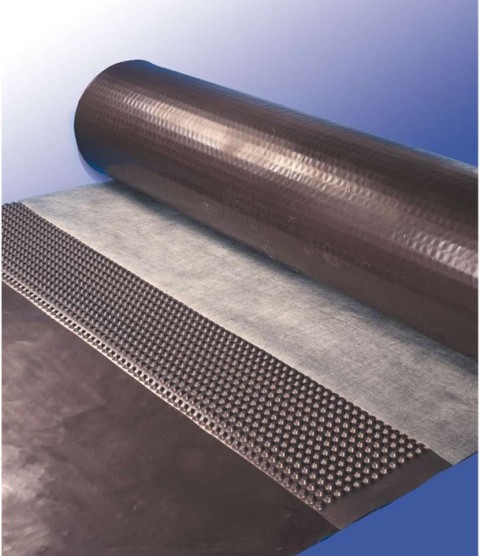

TM Geo-Tec - das dreilagige Schutz- und Drainagesystem für Grundmauern

TM Geo-Tec ist ein 3-lagiges Schutzsystem, das speziell auf eine Bitumendickbeschichtung aufgetragen wird. Es besteht aus einer
Gleitfolie, einer Noppenbahn und einem stabilen Filtervlies,
das mit den Noppen verbunden ist.

Das TM Geo-Tec-Schutzsystem ist eine wirksame Ergänzung zum Schutz für Dickbeschichtungen an Grundmauern. Während Dickbeschichtungen zwar dauerhaft abdichten, Risse und Fugen ausfüllen, sind sie gleichzeitig jedoch extrem stoß- und druckempfindlich bei Erdsetzungen oder Wurzelbewegungen Insbesondere bei maschinellen Verfüllungen, besteht ein hohes Risiko, dass die Dickbeschichtungen unter mechanischer Belastung großflächig von der Grundmauer abreißen.

Die Folge: Mühsame, zeit- und damit kostenintensive Sicherungsarbeiten
bei der Verfüllung sowie das Risiko späterer Reklamationen.

Mit TM Geo-Tec erhalten Sie als Problemlösung ein komplettes Schutz-
und Drainagesystem für erdberührte Bauwerke, die mit Dickbeschichtungen
oder sonstigen Abdichtungen versehen sind.
Bei einer max. Soll-Belastung lösen sich Filtervlies und Noppenfolie
von der Gleitfolie und kompensieren so die Zug- und Scherkräfte.
So bleibt die Gesamtkonstruktion aus Geo-Tec und Dickbeschichtung funktionstüchtig.

Die Schutzwirkung entspricht den Anforderungen der DIN 18195.
Durch die zum Erdreich gerichteten Noppen wird die Wasserableitfähigkeit wesentlich erhöht.
Die Anforderungen der DIN 4095 werden voll gewährleistet.

Die Noppenbahn ist frei von Recyclingmaterial.

TM Geo-Tec trägt das Kennzeichen 1213-CPD-3334 und ist konform
den Anforderungen der EN 13252.


	TM Geo-Tec bietet für Verarbeiter und Bauherren folgende Vorteile:

• gleichmäßige Verteilung des Erddruck
• Neutralisierung von Punktbelastungen
• zusätzlicher Dichtungseffekt durch die Gleitfolie.
• hochwirksamer Drainageeffekt und optimale
   Wasserableitfähigkeit durch die Noppenbahn.
• extrem hohe Druckfestigkeit der Noppenbahn,
   dadurch sind sehr hohe Einbautiefen möglich.
• das Filtervlies aus Polypropylen verhindert das
   Zuschlämmen der Noppen.
• hochwirksame und dauerhafte Filterfunktion
   des Vlieses durch optimale Porenverteilung.

• Verbesserung des Gebäudeklimas durch isolierende
   Lufteinschlüsse.
• absolut temperaturbeständig, kann auch bei
   Minusgraden verarbeitet werden.
• einfache und schnelle Montage.
• alterungsstabil durch spezielle Stabilisierungskomponenten.
• umweltverträglich: Das Material kann vollständig
   recycelt werden und hat keinerlei toxische
   Auswirkungen auf das Grundwasser.

• Schutz- und Drainagesystem gemäß DIN 18195 und DIN 4095
• wissenschaftlich geprüft.
• konform den Anforderungen der EN 13252.


	Durch die Verwendung eines besonders hochwertigen Polyethylens sind TMI Noppenbahnen • schlagfest • formstabil • wurzelfest • frostsicher • säurefest • bakteriensicher • unverrottbar


	Randabschlussprofil

Randabschlussprofil

Vlies wirkt als Filter und verhindert das Zuschlämmen der Noppenkanäle.
Die Drainagefunktionbleibt erhalten.

Gleitfolie schützt die Dickbeschichtung, übernimmt
eine zusätzliche Abdichtfunktion, verteilt den
Erddruck, so dass keine Punktbelastung entsteht
und gibt der Noppenbahn die nötige Flexibilität.

Bituminöse Dickschicht von der Rolle oder als Spachtelmasse


				Vlies

		Noppenbahn

			Gleitfolie

bituminse Dickschicht

	Drainagerohr

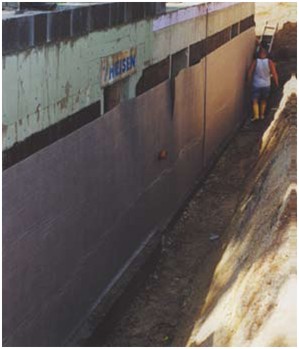

	TM Geo-Tec in ihrer Anwendung

Verlegehinweise
Geo-Tec wird als Komplett-System von der Rolle ausgeliefert. Das macht die Arbeit schnell und einfach.

Wichtig:
Die glatte Folie zeigt zur Grundmauer bzw. zur Dickbeschichtung, die vliesbeschichtete Noppenbahn zum Erdreich bzw. Füllgut.

Die Verarbeitung ist problemlos:

• bei Abdichtungshöhen von max. 1,9 m wird die 2 m breite Bahn auf der Wand ausgerollt
• bei Abdichtungshöhen über 1,9 m werden die Bahnen zugeschnitten und der Länge nach von oben nach unten verlegt
• befestigen der Bahnen mit den TM Montageknöpfen und Stahlnägeln
• auf seitliche Überlappung (etwa 15 Zentimeter) der einzelnen Bahnenstücke achten und dabei das Vlies entsprechend anheben
• die Oberkante der Bahnen muss sich stets rund 15 Zentimeter oberhalb der Abdichtung befinden
• Abdeckung der oberen Bahnenden mit dem TM-Randabschlussprofil
• die abschließende Bahn wird am Ende mit mind. ca. 15 cm Breite mit der Anfangsbahn überlappt
• das untere Ende liegt auf der Ringdrainage auf.


	Technische Daten TM Geo-Tec:

Material Noppenbahn	HDPE ca. 700 g/m2
Material Gleitfolie	LDPE ca. 200 µm
Material Vlies	Polypropylen ca. 100 g/m2
Noppenhöhe	8 mm
Druckfestigkeit	ca. 400 kN/m2
Wasserableitfähigkeit	ca 3,5 l/ms
Luftvolumen zwischen den Noppen	ca. 5,5 l/m2
Temperaturbeständigkeit	-30 °C bis +80 °C
Chemische Eigenschaften	chemikalienbeständig
Biologische Eigenschaften	beständig gegen Bakterien und Pilze, verrottungsfest, wurzelfest
Physiologische Eigenschaften	trinkwasserunbedenklich



	TM Geo-Tec in ihrer Anwendung


	Interessiert? Bitte kontakten Sie uns - wir nennen Ihnen alle wichtigen Konditionen + Möglichkeiten. Wir antworten prompt.
